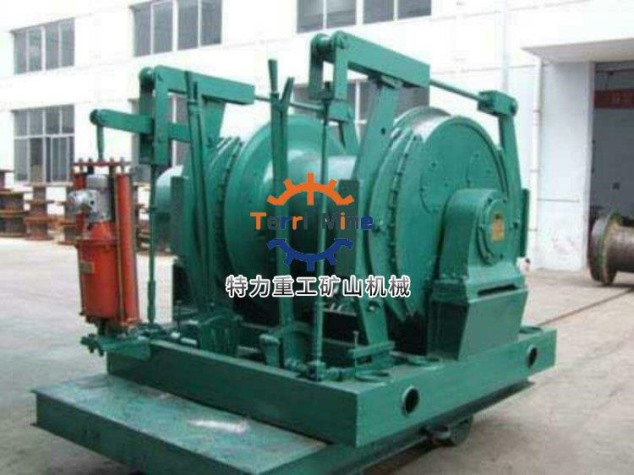

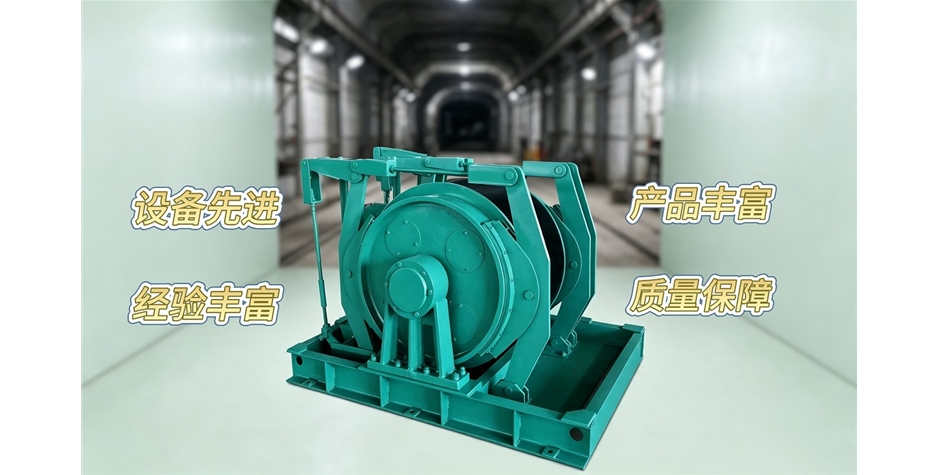

JD-4调度绞车

名称:JD-4调度绞车

详细信息


产品名称:调度绞车
产品规格:JD-1调度绞车、JD-1.6调度绞车、JD-2.5调度绞车、JD-4调度绞车
产品材质:铸铁等
产品用途:调度绞车主要适用于矿井巷道中拖运矿车及其它辅助搬运工作,也可使用于回采工作面和掘进工作面装载站上调度编组矿车。
产品特点:设计合理,结构紧凑,操作方便,维修简单,使用范围广,安全可靠。
JD型调度绞车主要参数:

型号

参数

JD-1

JD-1.6

JD-2.5

JD-4

外层钢丝绳静张力

10

16

25

40

绳速

(m/s)

0.433

0.733

1.16

0.95

1.033

1.399

1.45

1.48

平均

0.733

1.066

1.31

1.22

容绳量

绳径(mm)

12.5

15

18.5

21.5

绳长(m)

400

400

500

850

滚筒尺寸

(直径×宽度)(mm)

Φ224×304

Φ310×400

Φ620×580

Φ580×600

总减速比

41

32.5

42.24

32.75

外型尺寸

(长×宽×高)(mm)

1120×766×727

1435×1217×1255

1830×1794×1390

2200×1965×1425

绞车重量

(包括电动机)(kg)

542

1370

2500

3750

隔爆电动机

型号

YBJ-11.4

YBJ-25

YBJ-40

YBK-280M-6-

功率(KW)

11.4

25

40

55

转数(r/min)

1460

1465

1470

980

电压(V)

380/660

380/660

380/660

380/660

电器设备

隔爆磁力启动器

Qc83-80N

Qc83-80N

Qc83-80N

BQZ-120N

隔爆控制按钮

LA81-3

LA81-3

LA81-3

LA81-3
